| Makro vaku rendszer házilag |
 |

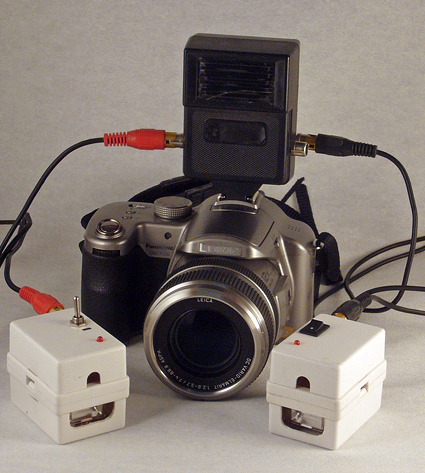

A rendszer
tetszőleges számú kis vakuból, és egy vezérlőből
áll. Az általam használt vakuk kulcsszáma kb. 10-es. Én kettő darabot készítettem eddig, de ez lehet 3-4, igény szerint. A vezérlő az egyszerűség kedvéért egy régi kisvakuból lett átalakítva. A beépített elektronika határozza meg, hogy mennyi vakut tud vezérelni. A csatlakozást RCA aljzatokkal és kábelekkel oldottam meg. A vakuk rögzítése még megoldásra vár, ez gépenként és objektívenként változhat. |
 |

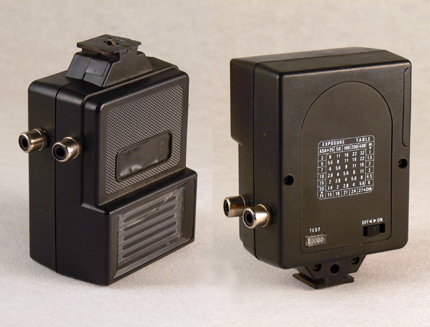

A vezérlő
egységhez egy kisvaku házát használtam fel. A belsejét a kapcsoló és az elemtartó kivételével eltávolítottam. Az elemekre szükség van a vakuvezérlő áramkör táplálásához, a kapcsoló és a teszt gomb célszerűen főkapcsolóként és a vakuk kézi elvillantására használható. |
 |

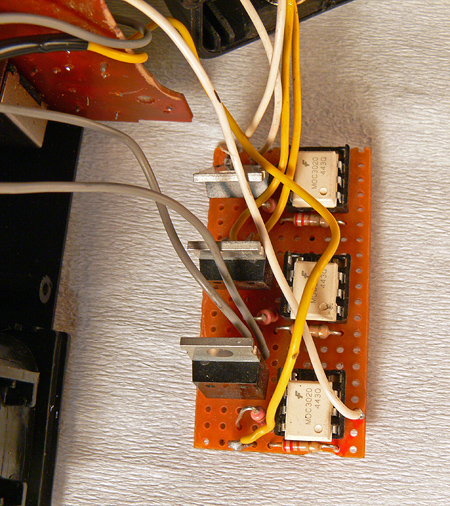

Ez az áramkör
biztosítja, hogy a fényképezőgép vakupapucsára ne
jusson a megengedettnél nagyobb feszültség. Jelen esetben ez kb. 1,5 V. Galvanikusan leválasztja a vakukat egymástól is és a fényképezőgép csatlakozójától is. Összesen 4 db alkatrészt tartalmaz vakunként. Elkészítése házilag is egyszerű, én univerzális nyák lapot használtam. Három vakura eső anyagköltség kb. 2500.- Ft volt. Mindhárom csatorna bemenete a vakupapucsra csatlakozik, az áramellátás is közösítve van, két db. AA elem vagy akkumulátor adja a feszültséget. A kimenetek az RCA aljzatokra vannak kötve. |
 |

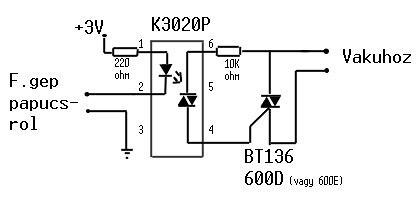

A kapcsolási rajz.
A 2. lábra csatlakozik a vakupapucs középső
érintkezője. A 3. lábra a vakupapucs külső érintkezője és a tápfesz. - pólusa. |
 |

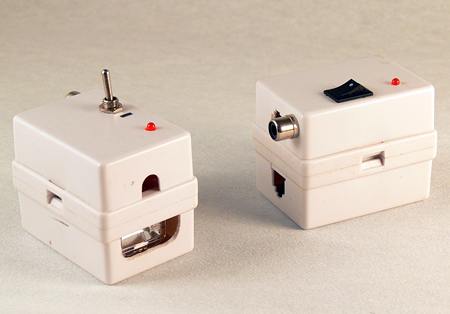

A
makrovakuk házának célszerű minél kisebb dobozt
választani, én itt voltam a legnagyobb gondban. Végül egy telefon falicsatlakozóra esett a választás, ebből 2 db van egymáshoz csavarozva, egyik oldalában a vaku és az áramköre kapott helyet, a másikban az elem, a kapcsoló, a csatlakozó aljzat és a visszajelző led. Természetesen bármely más célszerű dobozban elhelyezhető a vaku. Tovább bővíthető feltétekkel, kis soft-box-al, bármilyen fényterelővel. |
 |
És a lényeg, maga
a vaku. A Tesco áruházban beszerezhető egyszer használatos filmes Tesco fényképezőgép, mely vakut is tartalmaz, kb. 500-700 Ft. Ennek szétszedésével juthatunk egy olcsó, kb. 10-es kulcsszámú beépíthető vakuhoz. Az áramkörről célszerű leforrasztani a vakut, a szabad elhelyezés miatt, és kábelekkel összekötni. A kiszerelés után adja magát az áramkör bekötése: a tápfesz. egy db. AA elem, vagy akkumulátor, célszerű kapcsolóval csatlakoztatni. A vaku elsütéséhez a beépített érintkező helyére kerül bekötésre a vezérlőtől bejövő kábel. A panelen a bekapcsoló nyomógombot célszerű egybeforrasztani, és a tápfesz. útját megszakítani egy kapcsolóval. |
 |

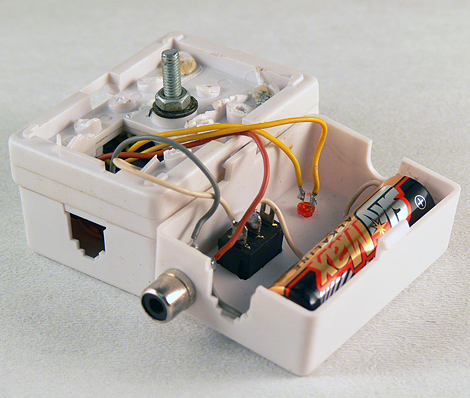

A tápfesz felőli
oldal, a kapcsolóval, a csatlakozóval és a
visszajelző led-el. A doboz pontosan AA elem méretű, így egyszerű volt a tápegység elhelyezése. Jó barkácsolást kívánok mindenkinek, további kérdésekkel forduljatok nyugodtan hozzám: |
